Fitxa · MQN-BLD-0546

Manzana 33, n.º 18

Plànol parcel·lari (c. 1965) manzana 33, casa 18 Inferit lectura per revisar font

Una de les 541 cases de la reconstrucció del Poble Vell de Mequinensa, enderrocat a partir del 1970 per l'embassament de Riba-roja. Encara no té cap fotografia d'arxiu citada com a font.

Forma: Hipotètica
Aspecte: Hipotètic

Forma resumix petjada en planta, plantes, altura del ràfec i coberta; aspecte, façana. Cada resum dona el nivell més baix del seu grup. Què volen dir els tres nivells

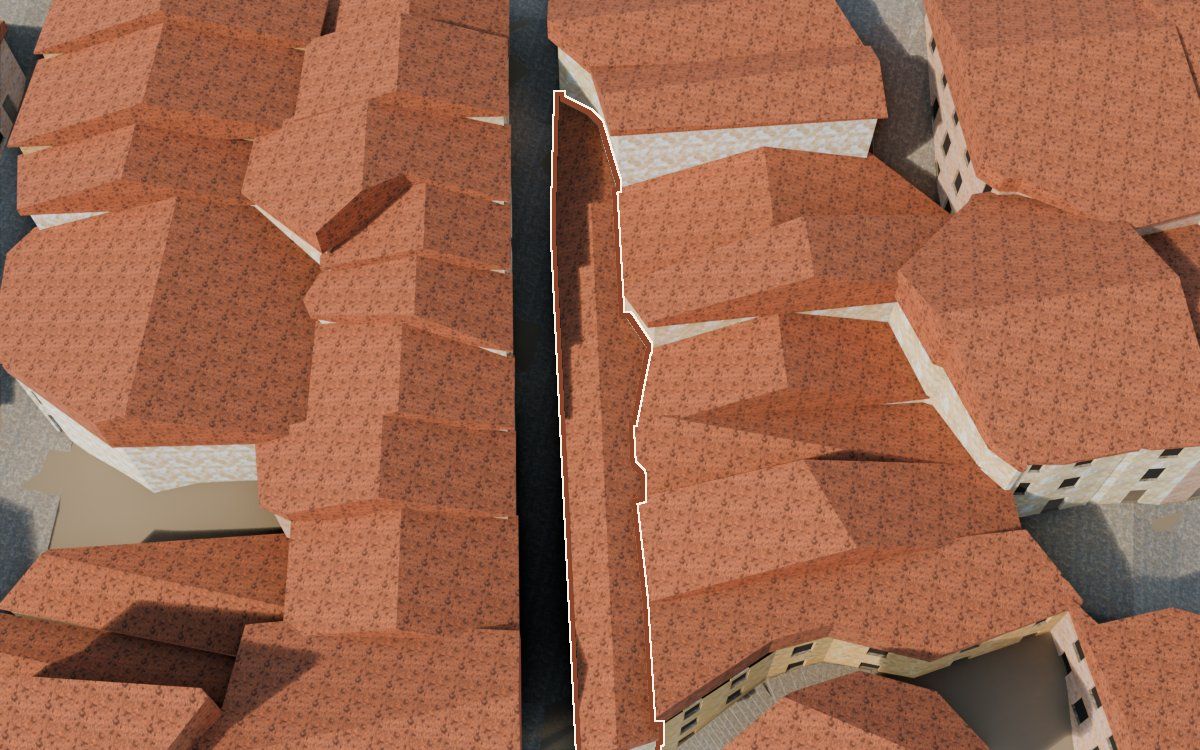

Mira-la en 3D

Com ho sabem

Cada dada del model, amb el seu nivell, les seues fonts, el seu marge i com s'ha obtingut. Les fotografies es citen; es mostraran quan hi hague permís per publicar-les.

Documentat Inferit Hipotètic

Fitxa MQN-BLD-0546 · el que posem al model, el seu nivell d'evidència, les seues fonts, el marge i el mètode, atribut per atribut
Atribut	El que hi posem	Nivell	Fonts	Marge	Mètode
Forma
Petjada en planta	126 m²	Inferit	3 fonts · Plano parcelario medido del casco de Mequinenza, con manzanas y casas numeradas (cuatro hojas), Ortofoto del vuelo americano, serie B, Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957)	± 1,5 m al contorn	Divisiones: las del plano parcelario (manzana 33, n.º 18); fachada: el contorno de la manzana sobre la foto de 1957 (la manzana 94) o el borde de la calle, no la línea recta del plano
Plantes	3 plantes	Hipotètic	Sense font pròpia · referència: Ortofoto del vuelo americano, serie B	Sense calcular	La mediana de la manzana
Altura del ràfec	7,7 m	Hipotètic	Sense font pròpia · referència: Ortofoto del vuelo americano, serie B	± 2 m	La mediana de la manzana (sin casa del modelo debajo)
Coberta	A dos aguas	Hipotètic	Sense font	Sense calcular	A dos aguas con la cumbrera paralela a la fachada (vierte a la calle); sin foto de esta casa
AspecteAcolorir no és evidència: el color del model és una interpretació.
Façana	Revoco claro	Hipotètic	Sense font	Sense calcular	Acabado de la regla general del modelo, según el tipo de casa; sin fuente propia

Estat de la fitxa: sin revisar · Dades a 9 d'octubre de 2026

Fonts 3 en total

3 documents.

Plano parcelario medido del casco de Mequinenza, con manzanas y casas numeradas (cuatro hojas)Copia fotográfica de las cuatro hojas, cedida para el proyecto; el original en papel, sin localizar · hacia 1960-1967 (por fechar)
Ortofoto del vuelo americano, serie BIGN, WMS https://www.ign.es/wms/pnoa-historico, capa AMS_1956-1957 · 1956-1957
Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957)Archivo del proyecto (MQN-SRC-PLANO-PROPIETARIO) · 2026, sobre la foto aérea de 1957

Catàleg de fonts: cada una amb la seua cita completa i el seu permís.

Cases veïnes

Les més properes, de la més pròxima a la més llunyana. També s'obren des del plànol.

Les altres 12 cases del Carrer de l'Amargura

MQN-BLD-0546 · Carrer de l'Amargura · plànol parcel·lari: manzana 33, casa 18 · forma: hipotètica · aspecte: hipotètic · 3 fonts · sin revisar
